¿Cómo diseñar un sistema de alarma contra robo? 9° parte

Describiremos las características del

MODULO INALAMBRICO PGM-W

El módulo inalámbrico ALONSO PGM-W permite, sin necesidad de interconexión de cables, comandar luces, motores, riego automático, entre muchos otros dispositivos que utilizan alimentación de 220VAC, 110VAC y 24VDC. Asimismo, las salidas programables inalámbricas pueden utilizarse para comandar sirenas en forma remota sin necesidad de cables.
Posee una salida de contacto seco, preparada para ser con­trolada en forma cableada e inalámbrica.
Para controlar en forma cableada dicha salida, el equipo cuenta con una born­era de entrada, diseñada para conectar una tecla de punto.
El cambio de estado de la tecla, generará un cambio en la salida.
Por otro lado, los paneles A2K4-NG RF y A2K8 RF, pueden controlar las salidas PGM-W en forma inalámbrica, permitien­do trabajar en combinación con la entrada cableada.

Las diferentes formas de controlar las salidas PGM-W mediante los Paneles de alarma son:

1) Desde cualquier teclado KPD-860RF.
2) Desde la aplicación para celular Alarm Control.
3) Desde el soft para PC Alarm Commander III.

NOTA: Los módulos PGM-W sólo funcionan si su instalación cuenta con un teclado modelo KPD-860RF.

Control Mediante Teclado KPD-860RF:
Para ingresar a la pantalla Control de PGM-W en un teclado, deberá presionar la tecla [*] seguida de la opción [7] Control PGMs.

Las teclas de desplazamiento <- ó -> permiten alternar entre controlar salidas PGMs o PGM-W´s.

 Especificaciones Técnicas:

  • • Tensión de alimentación: 12VDC
  • • Consumo máximo: 80 mA
  • • Corrientes de salida: [7A – 240 VAC], [10A – 120 VAC], [10A – 24 VDC]

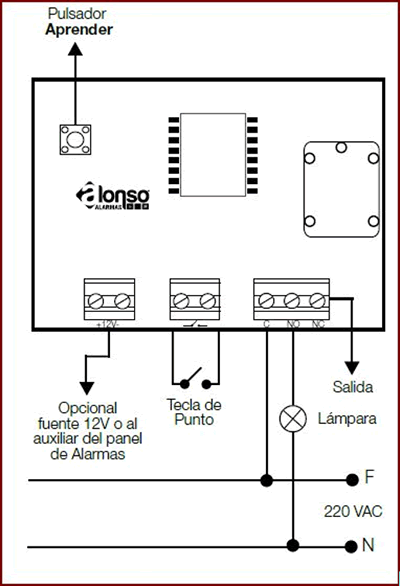

Diagrama de Conexionado para Control de Lámpara de 220VAC
