NOTAS DE PROGRAMACION PARA CENTRALES ALONSO NG

IP-400 COMUNICADOR WIFI PARA A2K4-NG Y A2K8

PROGRAMACION PARA FORMATO RESIDENCIAL

El IP-400 tiene la posibilidad de brindar algunas funciones para usuario residencial, a través de un servidor propio. Aquí lo llamamos Servidor de Servicio Residencial.
Para acceder al Servidor de Servicios Residenciales y activar los terminales de usuario, leer más abajo en el punto 11.4.

A continuación llamaremos “Terminal de Usuario” al dispositivo utilizado por el usuario del sistema, como medio para comunicarse con el sistema mismo. Este Terminal puede ser un “smart phone”, una “Tablet” o cualquier dispositivo con conectividad a Internet que tenga el aplicativo ALARM CONTROL funcionando.

11.1 Comando Remoto:
Luego de instalar el aplicativo ALARM CONTROL y activar el terminal para que se integre al sistema, el usuario podrá usarlo para enviar comandos al sistema en la forma de mensajes.
Previamente habilite los comandos remotos residenciales desde la sección de programación 830 de IP-400.

Comando Número 830: Opciones 3
Valores predeterminados ----------- 0  0  0  1
Posiciones ----------------------------- (1)(2)(3)(4)

Posición de dígito (1): Tipo de seguridad en la Red WiFi primaria: 0=WAP, 1= WEP.
Posición de dígito (2): Tipo de seguridad en la Red WiFi secundaria: 0=WAP, 1= WEP.
Posición de dígito (3): 0= Protocolo Alonso SIA; 1= Protocolo Alonso2
Posición de dígito (4): Comandos remotos residenciales: 0= deshabilitados; 1= habilitados

Note que la habilitación de los comandos remotos de usuario, es independiente de la posibilidad de reportar y recibir eventos, lo cual se habilita desde la configuración del panel.
11.2 Transmisión de Eventos:
Si instaló la aplicación ALARM CONTROL, el usuario residencial también puede recibir los reportes de eventos residenciales en su teléfono inteligente (terminal de usuario).
Para mandar un reporte residencial, debe habilitar en el “escenario de comunicaciones #2” (Comando 371) del panel de alarmas, la opción del reporte residencial, para el IP-400.

Comando Número 371: Escenario de Llamada No 2 (Reportes Simultáneos)
Valores predeterminados --------------------------- 0   0   0    0   0   0   0   0
                                                                        1   1   1    0   1   0   0   0
Posiciones -------------------------------------------> (1) (2) (3) (4) (5) (6) (7) (8)

Posición de dígito (1): Transmitir a través del Teléfono No 1
0 = Deshabilitado
1 = Habilitado
Posición de dígito (2): Transmitir a través del Teléfono No 2
0 = Deshabilitado
1 = Habilitado
Posición de dígito (3): Transmitir a través de SMS - Residencial
0 = Deshabilitado
1 = Habilitado
Posición de dígito (4): Transmitir a través de GPRS (G2K8R)
0 = Deshabilitado
1 = Habilitado
Posición de dígito (5): Transmitir a través de Internet/Ethernet (IP-400)
0 = Deshabilitado
1 = Habilitado
Posición de dígito (6): Uso Futuro
0 = Uso Futuro
1 = Uso Futuro
Posición de dígito (7): Uso Futuro
0 = Uso Futuro
1 = Uso Futuro
Posición de dígito (8): Uso Futuro
0 = Uso Futuro
1 = Uso Futuro

11.3 Configuración del aplicativo ALARM CONTROL:
Luego de instalar ALARM CONTROL en un Terminal de Usuario, lo primero es crear un sistema de alarma nuevo en el aplicativo.
Escriba los siguientes datos:
• Nombre del sistema
• Número de terminal
• Número de serie del IP-400 del sistema
• Clave de autenticación del sistema (también en la sección 840 de IP-400)

Comando Número 840: Clave de Autenticación con el Servidor de Servicios.
Para las funciones residenciales, requiere conexión a un servidor de servicios residenciales.
Valores predeterminados -------->  A   B  1  2  7  6

Posición de dígito (1) a (6): Número de clave para la Autenticación.
Valores válidos de 000001 a FFFFFF.



• Clave de usuario de partición (que coincidirá con las programadas en las secciones 836 a 839 de IP-400 para cada una de las particiones).
Luego “guarde” los datos ingresados.
Si desea controlar más de una partición, debe manejarlo como si fueran sistemas individuales.
Para ello debe crear en la aplicación, tantos “sistemas de alarma” como particiones controle. Cada sistema con sus propios datos, y una clave de usuario diferente.
Con estos datos ingresados en el terminal, el siguiente paso es “activarlo“en el sistema.

11.4 Activación de las Terminales de Usuario:
Proceda a habilitar el proceso de activación de terminal, ingresando la siguiente secuencia desde el teclado LCD de A2K8 o A2K4NG.
[PROGRAMACIÓN]  [H/ H] ---> [8] ---> [3] ---> [CÓDIGO DE USUARIO MAESTRO]
Esta secuencia habilitará un período de 5 minutos para la activación de terminales.
A continuación, cuando acceda al nuevo sistema de alarma creado, ALARM CONTROL le notificará que “Este terminal no está enlazado con su sistema de seguridad”.
Para enlazarlo debe presionar “Agregar”.

El equipo está preparado para funcionar.






CONFIGURACION DE A2K4-NG/A2K8 PARA REALIZAR EL CONTROL TELEFONICO A DISTANCIA DEL PANEL Y LA VERIFICACIÓN DEL AUDIO AMBIENTE

Hay 2 formas de realizar la supervisión telefónica de los paneles A2K4-NG y A2K8:

  1. COMANDO DEL PANEL COMO SI SE ESTUVIERA FRENTE A UN TECLADO
  2. VERIFICACION DEL AUDIO AMBIENTE CUANDO OCURRE UNA ALARMA

Para la opción A) se deben seguir los siguientes pasos de programación:

Luego de definidos los códigos MAESTRO [1234 de fábrica] y de INSTALADOR [5555 de fábrica] en las direcciones (001) y (003) respectivamente, se deben programar a partir de la dirección (008) en adelante, los códigos de control telefónico de las particiones.
De fábrica, en dirección (008) está programado [0000] para la partición 1.
En la dirección (345) se debe elegir un [2] para el primer dígito, ESCENARIO DE LLAMADAS 2.

En la dirección (300) se deben programar los 8 dígitos con el siguiente esquema: [11012210]
Donde:
DIGITO 1 Habilita discador telefónico. 1 lo habilita.
DIGITO 2 Detecta tono de discado. 1 lo habilita.
DIGITO 3 Intentos de comunicación (en este caso 0 significa 4 intentos)
DIGITO 5 Formato de comunicación del teléfono 1 (en este caso un 2 significa marcación residencial)
DIGITO 6 Formato de comunicación del teléfono 2 (en este caso un 2 significa marcación residencial)
DIGITO 7 Contestador de llamadas. 1 significa que el panel atiende en el 4° ring.

Cuando el panel contesta una llamada, pide que se ingrese el código de control telefónico definido en la dirección (008) y luego mensajes de voz guían al usuario para acceder a las distintas funciones, como arma/desarma partición etc. Hay más información en el MANUAL DEL USUARIO.

Para la opción B) se deben seguir los siguientes pasos de programación, luego de conectar el cable de audio del teclado:

Iguales definiciones que se realizaron en la opción A) más:

En la dirección (021) definir un código para la verificación de audio ambiente. De fábrica [0000].
En la dirección (171) definir una ventana de tiempo para la verificación de audio. De fábrica [005] que significan 5 minutos.
Estos 5 minutos son el tiempo que dispone el usuario para llamar al panel luego de un reporte de alarma válido y que este lo atienda. Cuando esto sucede, se debe ingresar el código definido en la dirección (021) y podrá escuchar el audio en el ambiente donde se encuentre el teclado o los micrófonos auxiliares. Pasado el tiempo definido no se podrán realizar escuchas.




CONFIGURACION DE A2K8 Y SOFT PARA CELULAR

Una vez habilitado el módulo G2K8 para el envío de SMS residencial, los pasos a seguir para comandar el sistema A2K8 desde un teléfono celular smartphone con sistema operativo android son los siguientes:
Buscar en el Play Store el soft Alarm Commander II y descargarlo en el celular.
Permite mediante 4 comandos conocer el estado del sistema, activar y desactivar la sirena, realizar by pass de zonas, activar y desactivar PGM y activar y desactivar todo el sistema.

Entrar en programación del módulo G2K8 y colocar los siguientes datos en las direcciones siguientes:
Comando [708] Número de teléfono del primer destinatario de SMS residencial.
Ingrese hasta 32 dígitos del 0 al 9 terminando con el signo $.

Comando [709] Número de teléfono del segundo destinatario de SMS residencial.
Ingrese hasta 32 dígitos del 0 al 9 terminando con el signo $.

Comando [719] Primer teléfono habilitado para realizar control remoto del sistema.
Ingrese hasta 16 dígitos del 0 al 9 terminando con el signo $.

Se pueden habilitar más teléfonos en las direcciones [720], [721] y [722] siguiendo el procedimiento anterior.

Comando [730] Colocando un (1) en el cuarto dígito se habilita el comando del sistema por SMS residencial.

Comando [732] Se coloca la clave de usuario de la partición N° 1.

Comandos [733] a [735] Se colocan las claves de las otras 3 particiones en caso de que se utilicen.

Mediante las programaciones anteriores también se pueden enviar mensajes de texto a la central A2K8 de acuerdo a la tabla que figura en el manual con el siguiente esquema ejemplo:

Armar la partición (1): Se debe enviar al teléfono registrado en el chip del G2K8 el siguiente mensaje:

*1234(s)armar

Donde 1234 es la clave de usuario de la partición (1), (s) es un espacio y armar es el comando a enviar de acuerdo a la tabla.
La central enviará un SMS de confirmación.




CONFIGURACION DE A2K8 Y G2K8 PARA SMS RESIDENCIAL

Para configurar la central A2K8 con el con el comunicador G2K8 para que envíe SMS a un teléfono celular en el modo residencial se deben realizar los siguientes pasos:

  1. Conectar el comunicador G2K8 con la central A2K8 con 5 conductores al BUS de datos específico y alimentación de acuerdo al esquema que indica el manual.
  2. El G2K8 reconocerá automáticamente la inserción de un SIMCARD correspondiente a las compañías Movistar, Personal o Claro. Esta opción viene programada de fábrica en la dirección (716) del módulo G2K8.
  3. Ingresar a la dirección (299) HABILITACION DE MODULOS y habilitar el módulo G2K8 colocando un [1] en el quinto dígito.
  4. Ingresar a la dirección (371) ESCENARIO DE LLAMADAS N° 2 y colocar un [1] en el tercer dígito habilitando la transmisión a través de SMS residencial

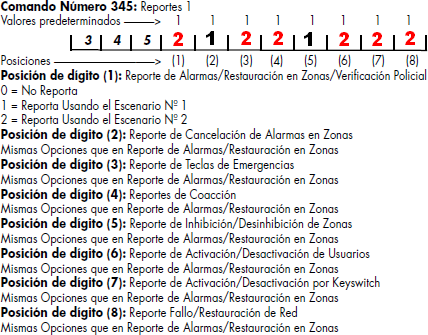

  5. Ingresar a la dirección (345) para configurar que los eventos que se desean recibir, reporten usando el Escenario de llamadas N° 2. Se habilitan colocando un [2] en las posiciones del 1 al 8. Colocando un [0] no se envía el SMS.

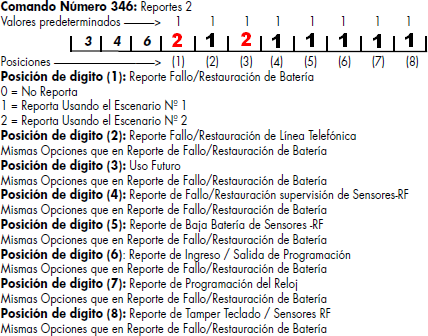

  6. Ingresar a la dirección (346) para configurar que otros eventos que se desean recibir, reporten usando el Escenario de llamadas N° 2. Se habilitan colocando un [2] en las posiciones del 1 al 8. Colocando un [0] no se envía el SMS.


    NOTA:
    Las opciones programadas en rojo en las direcciones (345) y (346) son orientativas y a modo de ejemplo. El instalador decidirá con el usuario final los SMS que desea recibir con los reportes correspondientes.

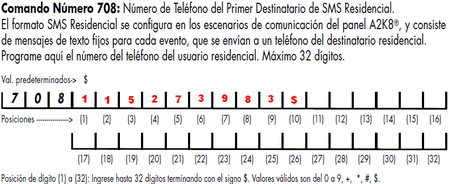

  7. Ingresar a la dirección (708) para programar el primer número de teléfono celular al cual le llegarán los SMS con los distintos reportes:



  8. Ingresar a la dirección (709) para programar el segundo número de teléfono celular al cual le llegarán los SMS con los distintos reportes. (OPCIONAL)
    Ingresando a las direcciones (719), (720), (721) y (722) se pueden además programar los números de teléfono para realizar el control remoto del sistema.
  9. En la dirección (729) se debe colocar un [1] en el primer dígito, para validar un número telefónico que permita al G2K8 recibir los comandos por SMS para realizar el control remoto del sistema. Debe coincidir con alguno de los programados en el punto 8).
  10. En la dirección (730), colocando un [1] en el cuarto dígito, se habilita la programación remota.
  11. En la dirección (732) se define la clave de usuario para realizar los comandos remotos para la partición N° 1. De fábrica es [1111].
  12. Para enviar un comando por SMS al número de la tarjeta SIM del G2K8, se debe digitar el comando de acuerdo a la tabla que figura en el manual. El formato que debe utilizarse es el siguiente:
    [espacio][clave][espacio][comando][espacio][parámetro]
    Ej.:  Para armar el sistema [ 1111 armar ]
